Holz-Halterung für das iPhone 6 Plus im Selbstbau

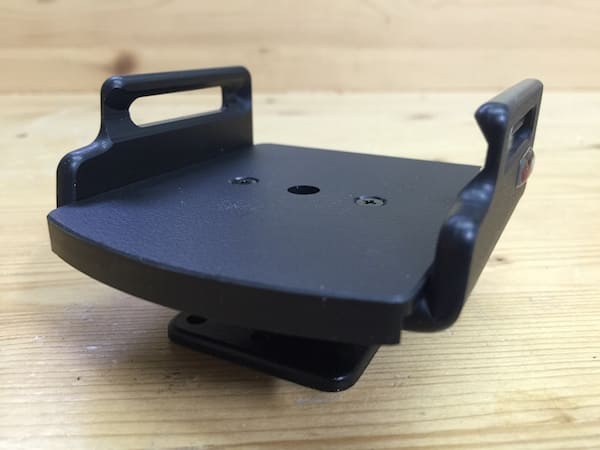

Nach Vorlage eines alten Brodit-Halters für ein iPhone 5S wollte ich mal probieren, ob es nicht möglich wäre eine ähnlich Aufnahme für neues iPhone 6 Plus zu bauen. Ich wollte mir der neuen Halterung eine alte auf meinem Drahtesel ersetzten, damit ich dann im kommenden Frühjahr mein Telefon auch dort immer parat habe.
Als erstes habe ich mit einer „Kurvenschablone“ die Kontur des iPhones abgenommen und einen dazu passenden Fräser für die Oberfräse gesucht. Zum Glück hatte ich einen und Halbrundungsfräser hatte in etwas die gleiche Größe.
Im Anschluss daran habe ich mir aus „Holzabfällen“ (Leisten) ein paar Stücke hergeschnitten, die ein Stück länger waren, als die Hälfte der iPhone Länge bzw. Höhe. Im Falle des Plus-Modelt waren es bei mir ca. 9 cm. Die Leisten sind im Moment noch etwas breiter, was uns bei der Verarbeitung zu gute kommt.
Im nächsten Schritte kommen wir bereits zu Oberfräse. Hier habe ich mit mit dem Längsanschlag den Fräser so eingestellt, dass ca. 2 mm an der Vorderkante der Leiste stehen bleiben. Von der Höhe habe ich die Fräsung auf zwei mal durchgeführt.
Wenn die Fräsungen passen, dann sollte die Hohlkehle ca. eine Tiefe 2-3 mm aufweisen.
Auf der Kreissäge habe ich anschliessend die Gehrungen für die Ecken durchgeführt.
Im nächsten Arbeitsgang schneiden wir wir die Leisten schmäler und somit auf unsere endgültige Breite. Ich habs bei mir so gemacht, dass ca. 5 mm der Leiste auf der späteren Unterseite stehen bleiben.
Dann müssen wir das „U“ verleimen. Ich habe dafür die drei Leisten an den Ecken mit Tesa Krepp-Klebeband zusammen geklebt und im Anschluss die Gehrungen mit Expressleim bestrichen. Durch das Klebeband sind die Ecken fixiert und sollten eigentlich nicht mehr verrutschen.
Die „offene Seite“ des „U’s“ habe ich ebenfalls mit etwas Klebeband etwas zusammen gezogen, damit genügend Druck auf die Eckverbindungen entstanden ist. Durch den Express-Leim war die Verklebung nach 10 Minuten soweit, dass sie hielt und ich die Klebebänder wieder vorsichtig entfernen konnte.
Dann habe ich unser „U“ auf eine 4 mm Sperrholzplatte aufgeleimt.
Die Überstände habe ich anschliessen (nachdem der Leim trocken war) mit der Bandsäge grob zu- bzw. abgeschnitten. Den verbleibenden Überstand habe ich im Anschluss mit dem Bandschleifer bündig geschliffen.
Zum Abschluss musste ich nur noch die drei Bohrungen von der „Vorlage“ (Brodit-Halter iPhone 5s) übernehmen und anfertigen. Diese sind dafür da, dass man die Grundplatte mit dem Kugelgelenk wieder anbringen kann.
